Ultrakompakt IQ Modulator Bias Controller Automatesche Bias Controller
Fonktioun
•Bitt dräi Viraussetzunge fir IQ-Modulatoren. Onofhängeg vum Modulatiounsformat:
•QPSK, QAM, OFDM, SSB verifizéiert
•Plug and Play:
Keng manuell Kalibrierung néideg Alles automatesch
•I, Q-Äerm: Kontroll op Peak- a Null-Modi Héicht Extinktiounsverhältnis: 50dB max1
•P-Aarm: Kontroll op Q+ a Q- Modi Genauegkeet: ± 2◦
• Niddereg Profil: 40mm (B) × 28mm (D) × 8mm (H)
•Héich Stabilitéit: voll digital Ëmsetzung Einfach ze benotzen:
• Manuell Operatioun mat Mini-Jumper Flexibel OEM-Operatiounen iwwer UART2
• Zwee Modi fir Virspannungen ze liwweren: a. Automatesch Virspannungskontroll b. Benotzerdefinéiert Virspannung
Applikatioun
•LiNbO3 an aner IQ-Modulatoren
• QPSK, QAM, OFDM, SSB usw.
• Kohärent Iwwerdroung
Leeschtung

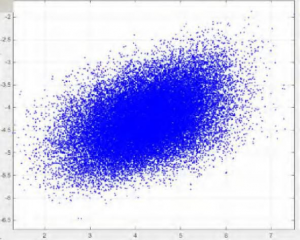

Figur 1. Konstellatioun (ouni Controller)
Figur 2. QPSK Konstellatioun (mat Controller

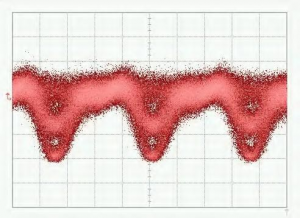

Figur 3. QPSK-Aen-Muster
Figur 5. 16-QAM Konstellatiounsmuster
Figur 4. QPSK-Spektrum
Figur 6. 16-QAM Spektrum
Spezifikatiounen
| Parameter | Min. | Typ | Max | Eenheet |
| Kontrollleistung | ||||
| I, Q-Äerm ginn kontrolléiert opNull (Minimum) oderHéichpunkt (Maximal) Punkt | ||||
| Ausstierwungsverhältnis | MER1 | 50 | dB | |
| P-Aarm gëtt kontrolléiertQ+(riets Quadratur) oderQ-( lénks Quadratur) Punkt | ||||
| Genauegkeet beim Quad | −2 | +2 | Grad2 | |
| Stabiliséierungszäit | 15 | 20 | 25 | s |
| Elektresch | ||||
| Positiv Stroumspannung | +14,5 | +15 | +15,5 | V |
| Positiv Stroum | 20 | 30 | mA | |
| Negativ Stroumspannung | -15,5 | -15 | -14,5 | V |
| Negativen Stroum | 8 | 15 | mA | |
| Ausgangsspannungsberäich | -14,5 | +14,5 | V | |
| Dither-Amplitude | 1%Vπ | V | ||
| Optesch | ||||
| Optesch Inputleistung3 | -30 | -8 | dBm | |
| Input-Wellenlängt | 1100 | 1650 | nm | |
1. MER bezitt sech op Modulator Extinction Ratio. D'Extinction Ratio, déi erreecht gëtt, ass typescherweis d'Extinction Ratio vum Modulator, déi am Modulator-Datenblat uginn ass.
2. W.e.g. notéiert datt d'optesch Inputleistung net mat der optescher Leeschtung um gewielte Biaspunkt iwwereneestëmmt. Si bezitt sech op déi maximal optesch Leeschtung, déi de Modulator un de Controller exportéiere kann, wann d'Biasspannung tëscht −Vπ an +Vπ läit.
Benotzerinterface
Figur 5. Montage
| Grupp | Operatioun | Erklärung |
| Zrécksetzen | Jumper asetzen an no 1 Sekonn erauszéien | De Controller zrécksetzen |
| Kraaft | Stroumquell fir de Bias-Regler | V- verbënnt déi negativ Elektrod vun der Stroumversuergung |
| V+ verbënnt déi positiv Elektrod vun der Stroumversuergung | ||
| Mëttelport verbënnt sech mat der Äerdelektrode | ||
| Polar1 | PLRI: Jumper asetzen oder erauszéien | kee Jumper: Nullmodus; mat Jumper: Peakmodus |
| PLRQ: Jumper asetzen oder erauszéien | kee Jumper: Nullmodus; mat Jumper: Peakmodus | |
| PLRP: Jumper asetzen oder erauszéien | kee Jumper: Q+ Modus; mat Jumper: Q- Modus | |
| LED | Stänneg un | Aarbecht ënner stabilem Zoustand |
| An-Aus oder aus-an all 0,2 Sekonnen | Datenveraarbechtung a Sich no Kontrollpunkten | |
| An-aus oder aus-an all 1 Sekonn | D'optesch Inputleistung ass ze schwaach | |
| An-aus oder aus-an all 3 Sekonnen | D'optesch Inputleistung ass ze staark | |
| PD2 | Verbindung mat der Photodiod | Den PD-Port verbënnt d'Kathod vun der Photodiod |
| Den GND-Port verbënnt d'Anode vun der Photodiod | ||
| Bias Spannungen | In, Ip: Biasspannung fir den I-Aarm | Ip: Positiv Säit; In: Negativ Säit oder Mass |
| Qn, Qp: Virspannung fir Q-Aarm | Qp: Positiv Säit; Qn: Negativ Säit oder Mass | |
| Pn, Pp: Virspannung fir P-Aarm | Pp: Positiv Säit; Pn: Negativ Säit oder Mass | |
| UART | Bedienung vum Controller iwwer UART | 3.3: 3,3V Referenzspannung |
| GND: Äerd | ||
| RX: Empfang vum Controller | ||
| TX: Iwwerdroung vum Controller |
1 De Polarwäert hänkt vum HF-Signal vum System of. Wann et kee HF-Signal am System gëtt, soll de Polarwäert positiv sinn. Wann den HF-Signal eng Amplitude vun iwwer engem bestëmmten Niveau huet, ännert sech de Polarwäert vu positiv an negativ. Zu dësem Zäitpunkt wiesselen den Nullpunkt an de Peakpunkt mateneen. De Q+ Punkt an de Q- Punkt wiesselen och mateneen. De Polarwiessel erméiglecht et de Benotzer, de Polarwäert z'änneren.
direkt ouni d'Operatiounspunkten z'änneren.
2Et gëtt nëmmen eng Wiel tëscht der Benotzung vun enger Controller-Photodiod oder enger Modulator-Photodiod. Et ass aus zwéi Grënn recommandéiert, eng Controller-Photodiod fir Laborexperimenter ze benotzen. Éischtens huet d'Controller-Photodiod garantéiert Qualitéiten. Zweetens ass et méi einfach, d'Intensitéit vum Input-Liicht unzepassen. Wann Dir déi intern Photodiod vum Modulator benotzt, gitt sécher, datt den Ausgangsstroum vun der Photodiod strikt proportional zur Inputleistung ass.
Rofea Optoelectronics bitt eng Produktlinn vu kommerziellen elektrooptesche Modulatoren, Phasenmodulatoren, Intensitéitsmodulatoren, Photodetekteren, Laserliichtquellen, DFB-Laseren, optesche Verstärker, EDFA, SLD-Laser, QPSK-Modulatioun, Pulslaser, Liichtdetektor, ausgeglachene Photodetektor, Lasertreiber, Glasfaserverstärker, optesche Leeschtungsmesser, Breitbandlaser, ofstëmmenden Laser, opteschen Detektor, Laserdiodentreiber, Glasfaserverstärker. Mir bidden och vill speziell Modulatoren fir d'Personaliséierung, wéi z. B. 1*4-Array-Phasenmodulatoren, ultra-niddrege Vpi- an ultra-héijen Extinktiounsverhältnismodulatoren, déi haaptsächlech an Universitéiten an Instituter benotzt ginn.
Hoffen, eis Produkter wäerten Iech an Ärer Fuerschung hëllefräich sinn.
